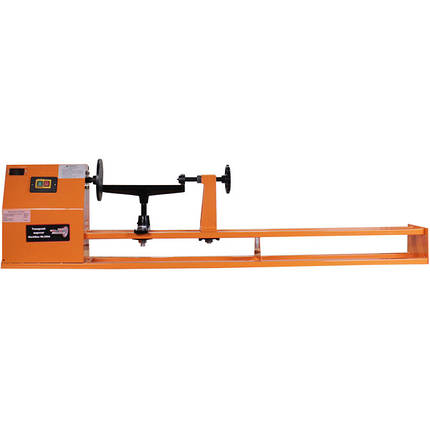

Опис токарного верстата WorkMan WL350A

WorkMan WL350A — настільний токарний верстат для дерева для аматорського використання, хобі, дрібносерійного виробництва, столярних майстерень і навчальних закладів. До його переваг можна віднести: міжцентрова відстань 1000 мм для обточування довгих деталей; широкий підручник; надійність і ціну.

Основа.

Як і на всіх токарних верстатах такого типу, для зниження ваги та вартості, станину виготовили зі зварених сталевих профільних труб перерізом 40 х 20 мм. Під час обточення заготовок на планшайбі жорсткість не впливає на якість оброблення. У разі обточування в центрах невеликих деталей і підтискання конусом задньої бабки, жорсткості конструкції вистачає, щоб протистояти силам скручування рами. Щоб уникнути появи вібрації під час оброблення важких заготівок у процесі чорнового торування, станину жорстко кріплять до основи масивного стола або верстата.

Привод.

Ремінне передавання та 370 ваттний електродвигун розташовані всередині встановленого в лівій частині корпусу. У його передній частині встановлені кнопки керування й оглядове віконце для візуального визначення положення ременя на шківі.

На WorkMan WL350A передбачено 4 швидкості обертання заготівки: 720; 1240; 1750; 2150 обертів за хвилину. Для зміни обертів відпускаються 4 болти фіксації двигуна та клиновий приводний ремінь перекидається в потрібну канавку шківа. Потім мотор опускається й фіксується болтами.

Крутого моменту електродвигуна вистачає для оброблення заготівок із твердих сортів деревини діаметром до 350 мм навіть із сильним натиском на стамеску.

Щоб дати можливість двигуну краще охолоджуватися й збільшити тривалість увімкнення без зупинок, на WorkMan WL350A, на відміну від аналогічного JET JWL-1440L і настільних токарних верстатів інших марок, у кожусі корпуси виготовлені отвори. Причому перфорація є як на трьох бічних стінках, так і на дні.

Передня бабка.

На одну частину шпинделя насаджено відовий шків. На другій частині, що виступає з корпусу, є дві шкали для фіксації ключем і зовнішня різь для накручування планшайби або трезуба для кріплення довгих заготівок із підтиском центру задньої бабки.

Планшайба потрібна для точування деталей невеликої довжини та великого діаметра. У ній є 8 наскрізних отворів для фіксації саморізами, довжина яких має унеможливити затягування за них стамески. Щоб не допустити зрив заготовки з планшайби, її можна підтиснути заднім центром через проміжну вставку.

Перед накручуванням трезуба його потрібно зафіксувати на деталі в попередньо пропилених пазах. Це робиться для того, щоб не забивати заготівку в встановлений центр і не псувати ударами шпиндель.

Підручник.

На домашньому токарному верстаті WorkMan WL350A встановлений чавунний підручник завдовжки 290 мм для спирання різального інструменту. Такий розмір зручний для оброблення довгих заготівок у центрах.

Оскільки поверхня спирання підручника має розміщуватися якомога ближче до осі центрів і до обточуваної деталі, він виготовлений із двох частин. Тримач зі 160 мм пазом дає змогу наблизити його до найтоншої заготовки та працювати з мінімальним вильотом різця. Безпосередньо підручник має 100 мм стійку та може не тільки регулюватися за висотою гвинтом кріплення, а й повертатися в будь-який бік, займаючи краще положення щодо заготівки.

Задня бабка.

Є цілісною деталлю, виготовленою з міцного сірого чавуну та слугує опорою правого кінця довгих заготівок, не допускаючи вириву деталі з центрів. Її опорна частина рухається напрямним і фіксується болтом, а центр переміщається обертанням маховика.

Проточений на конус 9 мм центр може обертатися, виключаючи тертя з деталлю, що дає змогу його обточувати на високих обертах, оскільки він не розбиває місце встановлення.

Характеристики токарного верстата для дерева WorkMan WL350A

• Напруга: 220 вольтів
• Споживана потужність: 0.37 кВт
• Частота обертання шпинделя: від 720 до 2150 обертів за хвилину
• Габаритні розміри (Д х Ш х В): 143 х 21 х 35 см
• Максимальний діаметр оброблення: 350 мм
• Габарити картонної коробки (Д х Ш х В): 144 х 22 х 38 см
• Вага: 27 кг
• Відстань між центрами:  1000 мм
• Число швидкостей: 4 (720; 1240; 1750; 2150 обертів за хвилину)
