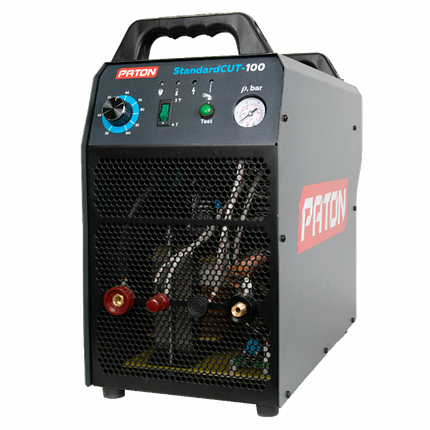

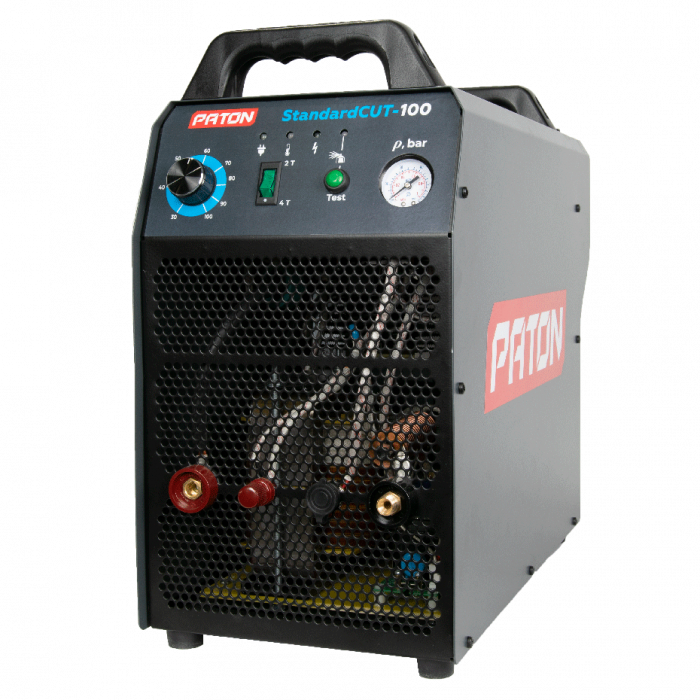

Опис інверторного повітряно-плазмового випрямляча ПАТОН ПРИ-100S DC CUT

Інверторний повітряно-плазмовий випрямляч ПАТОНTM призначений для різання металів і сплавів плазмовою дугою в повітряному потоці. Цей апарат серії "Standard", є розумним компромісом між потужністю, функціональністю й габаритними розмірами. Завдяки підвищеній частоті перетворювача, апарат має меншу масу та габаритні розміри, порівнюючи з класичним обладнанням.

Характеристики ПАТОН ПРИ-100S DC CUT

• Номінальна напруга мережі живлення 50 Гц, В    380±10%
• Номінальний вхідний струм із мережі, А    20
• Номінальний струм різання, А    100
• Тривалість навантаження (ПН)    50% / при 100А 100% / при 70A
• Діапазон зміни напруги, В    360 - 420
• Діапазон регулювання струму різання, А    35 – 100
• Максимальна товщина металу різання, мм    35
• Діапазон робочого тиску повітря, МПа    0,48 - 0,7
• Потік газу, л/хв    не менше 180
• Блок безконтактного підпалу (осцилятор)    +
• Пілотна дуга    +
• Напруга холостого ходу, В    -
• Напруга підпалу плазми, у    270-310
• Номінальна потужність споживання, кВА    13,2
• Максимальна потужність споживання, кВА    16,5
• ККД,%    90%
• Охолодження    примусове
• Діапазон робочих температур    -25 … +45ºС
• Габаритні розміри (ДхШхВ), мм    560 х 225 х 440
• Маса апарата без плазмозу, кг    25,8
• Клас захисту    IP21
• Гарантія 1 рік

Комплектація ПАТОН ПРИ-100S DC CUT

• Джерело живлення плазмового різання з мережевим кабелем, 3 м
• Фірмовий гофрокороб ПАТОНTM
• Плазирок із рукавом Abicor Binzel, 6 м
• Кабель зварювальний із клемою «маса» Abicor Binzel, 4 м
• Швидкознімаємо з ялинкою для стисненого повітря
• Інструкція з експлуатації
