ПРИЗНАЧЕННЯ:

Основне призначення фрезерних верстатів - обробка площин, пазів, уступів для створення потрібного контуру оброблюваної деталі, свердління, розточування отворів і т.п. Вертикально-фрезерні верстати оснащені вертикальним шпинделем.

ОБЛАСТЬ ЗАСТОСУВАННЯ:

Верстати даної серії застосовуються у великих компаніях і на виробництвах у всіх галузях промисловості: автомобільній, енергетичному машинобудуванні, аерокосмічній та приладобудуванні.

ГОТОВІ ВИРОБИ:

Автомобільна промисловість

Машинобудування

Інструментальне виробництво

СХЕМИ ОБРОБКИ:

Фрезерування горизонтальним шпинделем. Обробка верхньої поверхні	Фрезерування горизонтальним шпинделем. Обробка верхньої поверхні (фасонна фреза)	Фрезерування вертикальним шпинделем. Вибірка пазу на верхній поверхні (пальчикова фреза)
Фрезерування горизонтальних шпинделем. Вибірка паза на верхній поверхні (дискова фреза)	Фрезерування вертикальним шпинделем. Вибірка пазу на бічній поверхні (дискова фреза)	Фрезерування вертикальним шпинделем. Обробка верхньої поверхні
Фрезерування вертикальним шпинделем. Обробка бічній поверхні	Фрезерування вертикальним шпинделем. Обробка бічної поверхні	Фрезерування вертикальним шпинделем. Обробка бічної поверхні під кутом
Фрезерування вертикальним шпинделем. Обробка верхньої поверхні під кутом	Фрезерування горизонтальних шпинделем. Обробка торця поверхні (кутова фреза)	Фрезерування вертикальним шпинделем. Обробка внутрішнього паза

КОНСТРУКТИВНІ ОСОБЛИВОСТІ:

	ВЕРТИКАЛЬНА ФРЕЗЕРНА ГОЛОВКА Вертикальна головка повертається навколо в дві сторони на 90 градусів
	Пульт управління Окремий пульт управління для простоти використання
	Координатний стіл Координатний стіл з Т-образними пазами з боку автоподатчика. Розміри Т-образних пазів - 14 мм.
	Рукоятки підведення пінолі Рукоятки швидкого або точного підведення пінолі до заготівлі. Виліт 285 мм.
	Цифрова індикація Оснащений 3-осьовим пристроєм цифрової індикації і автоматичною подачею по осі Х.

ПЕРЕВАГИ Holzmann BF50DIG_400V:

• верстат пройшов європейську сертифікацію СЄ;
• автоматична подача по осі Х;
• оснащений 3-осьовим пристроєм цифрової індикації;
• 2-х ступінчастий двигун з широким діапазоном швидкостей;
• відкидний захист затискного патрона з оргскла;
• функція нарізання різьблення;
• т-образні пази 14 мм координатного столу забезпечують просте і швидке кріплення лещат;
• поворотна фрезерна головка;
• моторизована подача фрезерної головки;
• нахиляємося поворотна панель управління.

Комплект поставки:

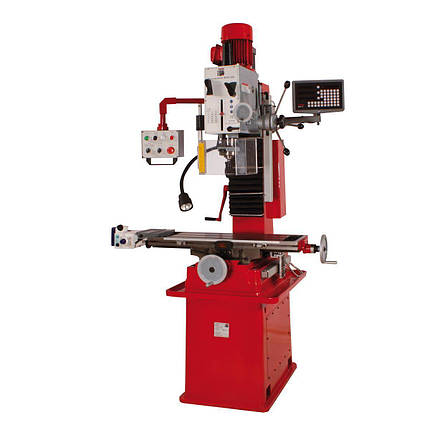

• свердлильно-фрезерний верстат Holzmann BF 50DIG;
• інструкція з експлуатації;
• гарантійний талон;
• 3-х осьовий УЦИ;
• двигун для регулювання подачі фрезерної головки;
• автоподавання столу по осі Х;
• стяжка М12;
• перехідна втулка МК 2/3;
• оправлення сверлильного патрона;
• патрон Ø 1-13 мм;
• оправлення;
• клин;
• інструменти;
• насос масляний;
• упаковка.
