ПРИЗНАЧЕННЯ:

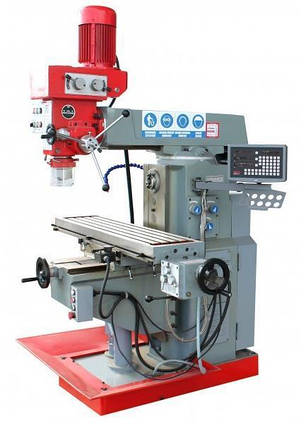

Верстат Hozmann BF 600D призначений для виконання широкого спектра операцій, виконуваних на вертикальному фрезерному верстаті: фрезерування, свердління, розгортання і розточування отворів.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Верстати даної серії застосовуються в невеликих компаніях і в ремонтних цехах на виробництвах у всіх галузях промисловості: автомобільної, енергетичному машинобудуванні, аерокосмічній, приладобудуванні.
ВІДМІТНІ ОСОБЛИВОСТІ:
- Горизонтальний і вертикальний шпиндель
- Вертикальна фрезерна головка з кутом повороту ±90°
- Можливість свердління і нарізання різьби
- Авто-подання за основним осям X, Y, Z
СХЕМИ ОБРОБКИ:
Фрезерування горизонтальним шпинделем. Обробка верхньої поверхні | Фрезерування горизонтальним шпинделем. Обробка верхньої поверхні (фреза фасонна) | Фрезерування вертикальним шпинделем. Вибірка паза на верхній поверхні (пальчикова фреза) |
![]() | ![]() | ![]() |
Фрезерування горизонтальним шпинделем. Вибірка паза на верхній поверхні (дискова фреза) | Фрезерування вертикальним шпинделем. Вибірка паза на бічній поверхні (дискова фреза) | Фрезерування вертикальним шпинделем. Обробка верхньої поверхні |
![]() | ![]() | ![]() |
Фрезерування вертикальним шпинделем. Обробка бічній поверхні | Фрезерування вертикальним шпинделем. Обробка бічній поверхні | Фрезерування вертикальним шпинделем. Обробка бічній поверхні під кутом |
![]() | ![]() | ![]() |
Фрезерування вертикальним шпинделем. Обробка верхньої поверхні під кутом | Фрезерування горизонтальним шпинделем. Обробка торця поверхні (кутова фреза) | Фрезерування вертикальним шпинделем. Обробка внутрішнього паза |
![]() | ![]() | ![]() |
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
![]() | ВЕРТИКАЛЬНА ФРЕЗЕРНА ГОЛОВКА Вертикальна головка повертається навколо в обидві сторони на 90 градусів |
![]() | УЦИ Система УЦИ (пристрій цифровою індикацією) дозволяє виконувати точні переміщення по двох координатах (Х,У), виробляти необхідні в роботі математичні обчислення |
![]() | ГОРИЗОНТАЛЬНЕ ФРЕЗЕРУВАННЯ Для горизонтального фрезерування необхідно змістити вертикально-фрезерну голову. |
![]() | АВТОМАТИЧНА ПОДАЧА Для механізації і переміщень по осях X*Y*Z, встановлюється элктро-привід для додання рівномірного автоматичного переміщення робочого столу. |
СТАНДАРТНА КОМПЛЕКТАЦІЯ:
![]() | МІСЦЕВЕ ОСВІТЛЕННЯ Лампа освітлення призначена для освітлення робочої зони при обробці та налаштування верстата. |
![]() | СИСТЕМА ПОДАЧІ СОЖ В ЗОНУ РІЗАННЯ Спеціальні гнучкі шланги для подачі мастильно-охолоджуючої рідини в зону різання для зменшення тепловиділення при приобрабтке. |
![]() | УЦИ Система УЦИ (пристрій цифровою індикацією) дозволяє виконувати точні переміщення по двох координатах (Х,У), виробляти необхідні в роботі математичні обчислення |
![]() | СТАНДАРТНИЙ НАБІР КЛЮЧІВ Комплект необхідних ключів поставляється разом з верстатом для обслуговування обладнання в процесі експлуатації. |
ДОДАТКОВА КОМПЛЕКТАЦІЯ:
![]() | Лещата необхідні для затиску і фіксації заготовки на робочому столі. |
![]() | ПОВОРОТНИЙ СТІЛ Поворотний стіл служить для обробки заготовки в 4-й осі, при необхідності обертання у вертикальному положенні. |
![]() | Для проведення фрезерних робіт, додатково верстат оснащується ріжучим інструментом (фрези, свердла та ін) |
Основні | |
---|---|
Виробник | Holzmann |
Користувацькі характеристики | |
Величина обертання по X | 600 мм |
Крок обертання по Y | 230 мм |
Крок обертання по Z | 380 мм |
Вага стійка | 1225 кг |
Вылет | 170-750 мм |
Габаритні розміри | 1460х1500х2220 мм |
Гарантія | 24міс |
Максимальний діаметр кінцевого блоку | 25 мм |
Макс. діаметр торцевої фрізи | 100 мм |
Потужність горизонтального шпинделя | 2,2 3,3 кВт |
Потужність двигуна | 800-1500 Вт |
Сила двигуна S6 | 1400-2400 Вт |
Напруга | 400 В |
Конус скрильного шпинделя | B18 КМ3 КМ2 |
Конус фрескового шпинделя | ISO40 |
Розмір столу | 1200x280 мм |
Кут нахилу голівки | + - 90° |
Хід пінолі | 120 мм |
Частота обертання вертикального фрезерного шпинделя | 115-1750 об хв |
Частота обертання вертикального шпинделя | (9) 115-1750 |
Частота обертання горизонтального фрезерного шпинделя | 60-1355 об хв |
Частота обертання горизонтального шпинделя | (12) 45-1330 |
ватів немаєто | 1180 кг |
макс. відстань між шпинделем і столом | 350 мм |
- Ціна: 507 740 ₴
